Pedrollo F4 100/250B

Описание насоса Pedrollo F4 100/250B

Pedrollo F4 100/250B — консольно-моноблочный центробежный насос серии F4: подача до 156 м³/ч, напор до 18,5 м, мощность 10 кВт, питание 380 В, 1 450 об/мин. Перекачиваемая среда — чистая вода и химически неагрессивные жидкости. Рабочее колесо закрытое радиальное, одноступенчатое. Артикул производителя — 4FPA10250BE.

Подача и напор F4 100/250B

Pedrollo F4 100/250B даёт до 156 м³/ч и поднимает воду до 18,5 м — это около 1,8 бар на выходе. Кубометр воды такой насос перекачивает меньше чем за минуту. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем F4 100/250B отличается от других моделей серии

Pedrollo F4 100/250B стоит в верхней части линейки F4 по подаче. Ближние модели серии: с меньшим напором — F4 100/200A (156 м³/ч, напор 15,8 м), с большей подачей — F4 100/160B-N (165 м³/ч, напор 8,1 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение F4 100/250B

В названии Pedrollo F4 100/250B цифры и буквы означают:

• «F4» — четырёхполюсный двигатель 1450 об/мин: тише и меньше износ
• 100 — условный диаметр напорного патрубка DN, мм
• 250 — номинальный диаметр рабочего колеса, мм
• буква B — обточка колеса: A — полный диаметр, дальше по алфавиту напор ниже, а потребляемая мощность меньше

Где применяется F4 100/250B

Pedrollo F4 100/250B применяют на тех же задачах, что и другие модели серии F4. Установка: на фундамент или раму; фланцы EN 1092 по стандарту EN 733. Задачи:

• циркуляция в контурах отопления и охлаждения зданий и производств
• водоснабжение и повышение давления в многоквартирных домах и промышленных корпусах
• орошение и подача из открытых водоёмов через всасывающую линию
• станции пожаротушения — по нормам EN 12845 с испытанным исполнением
• технологические контуры: охлаждение станков, мойки, градирни
• перекачка между резервуарами на водоканалах и очистных сооружениях

Малые подачи и бытовое давление — CP; нужен напор выше 100 м — многоступенчатые MK или HT.

Конструкция и материалы F4 100/250B

Материалы Pedrollo F4 100/250B — общие для всей серии F4, по каталогу производителя:

• рабочее колесо — чугун
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии F4:

• размеры по EN 733: насос взаимозаменяем с насосами других марок таких же размеров без переделки трубопровода
• обточка колеса A–D: точный подбор под нужные подачу и напор без дросселирования
• фланцевые патрубки, корпус из чугуна
• подачи до 360 м³/ч, мощности до 30 кВт
• исполнение INOX — проточная часть из нержавеющей стали для агрессивной воды

Питание и подключение F4 100/250B

Pedrollo F4 100/250B питается от сети 380 В. Потребляемая мощность 10 кВт — по ней подбирают сечение кабеля и номинал защиты. Частота вращения 1 450 об/мин. Двигатель: 4 полюса. Степень защиты — IP 55. Класс нагревостойкости изоляции F.

Условия эксплуатации F4 100/250B

Пределы Pedrollo F4 100/250B — по каталогу серии F4:

• температура среды — от -10 °C до +90 °C

Габариты и масса F4 100/250B

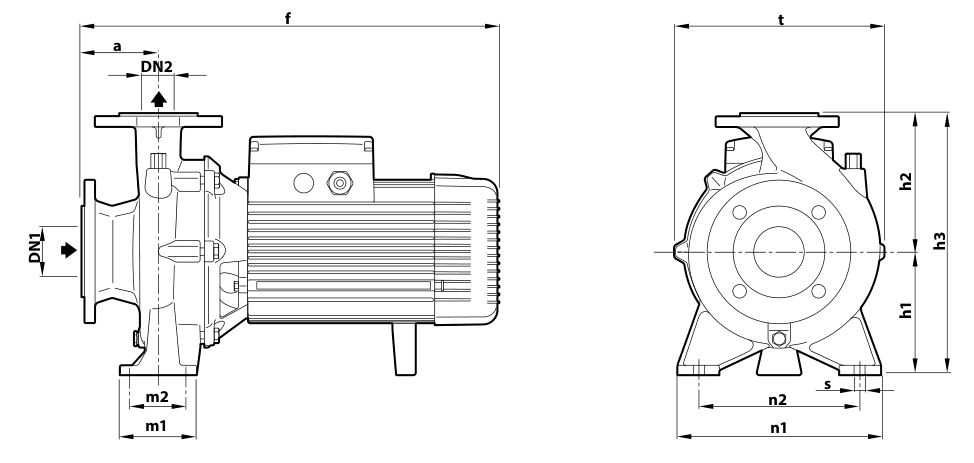

Pedrollo F4 100/250B: длина 789 мм, ширина 400 мм, высота 505 мм, масса 173,5 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом F4 100/250B

Перед заказом F4 100/250B уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии F4 по графику производительности.
