Pedrollo FG2-100/160A-N

Описание насоса Pedrollo FG2-100/160A-N

Pedrollo FG2-100/160A-N — консольно-моноблочный центробежный насос серии FG2: подача до 360 м³/ч, напор до 37 м, питание 380 В, 2 900 об/мин. Перекачиваемая среда — чистая вода и химически неагрессивные жидкости. Рабочее колесо закрытое радиальное, одноступенчатое. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор FG2-100/160A-N

Pedrollo FG2-100/160A-N даёт до 360 м³/ч и поднимает воду до 37 м — это около 3,6 бар на выходе. Кубометр воды такой насос перекачивает меньше чем за минуту. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем FG2-100/160A-N отличается от других моделей серии

Pedrollo FG2-100/160A-N — старшая модель серии FG2 по подаче: выше в этой серии не выпускают. Ближние модели серии: с меньшей подачей — FG2-100/250A (345 м³/ч, напор 89 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение FG2-100/160A-N

В названии Pedrollo FG2-100/160A-N цифры и буквы означают:

• «FG» — вариант с чугунным корпусом двигателя и повышенной мощностью
• 100 — условный диаметр напорного патрубка DN, мм
• 160 — номинальный диаметр рабочего колеса, мм
• буква A — обточка колеса: A — полный диаметр, дальше по алфавиту напор ниже, а потребляемая мощность меньше

Где применяется FG2-100/160A-N

Pedrollo FG2-100/160A-N применяют на тех же задачах, что и другие модели серии FG2. Установка: на фундамент или раму; фланцы EN 1092 по стандарту EN 733. Задачи:

• циркуляция в контурах отопления и охлаждения зданий и производств
• водоснабжение и повышение давления в многоквартирных домах и промышленных корпусах
• орошение и подача из открытых водоёмов через всасывающую линию
• станции пожаротушения — по нормам EN 12845 с испытанным исполнением
• технологические контуры: охлаждение станков, мойки, градирни
• перекачка между резервуарами на водоканалах и очистных сооружениях

Малые подачи и бытовое давление — CP; нужен напор выше 100 м — многоступенчатые MK или HT.

Конструкция и материалы FG2-100/160A-N

Материалы Pedrollo FG2-100/160A-N — общие для всей серии FG2, по каталогу производителя:

• рабочее колесо — чугун
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии FG2:

• размеры по EN 733: насос взаимозаменяем с насосами других марок таких же размеров без переделки трубопровода
• обточка колеса A–D: точный подбор под нужные подачу и напор без дросселирования
• фланцевые патрубки, корпус из чугуна
• подачи до 360 м³/ч, мощности до 30 кВт
• исполнение INOX — проточная часть из нержавеющей стали для агрессивной воды

Питание и подключение FG2-100/160A-N

Pedrollo FG2-100/160A-N питается от сети 380 В. Частота вращения 2 900 об/мин. Двигатель: 2 полюса FG2. Класс нагревостойкости изоляции F.

Условия эксплуатации FG2-100/160A-N

Пределы Pedrollo FG2-100/160A-N — по каталогу серии FG2:

• температура среды — от -10 °C до +90 °C

Габариты и масса FG2-100/160A-N

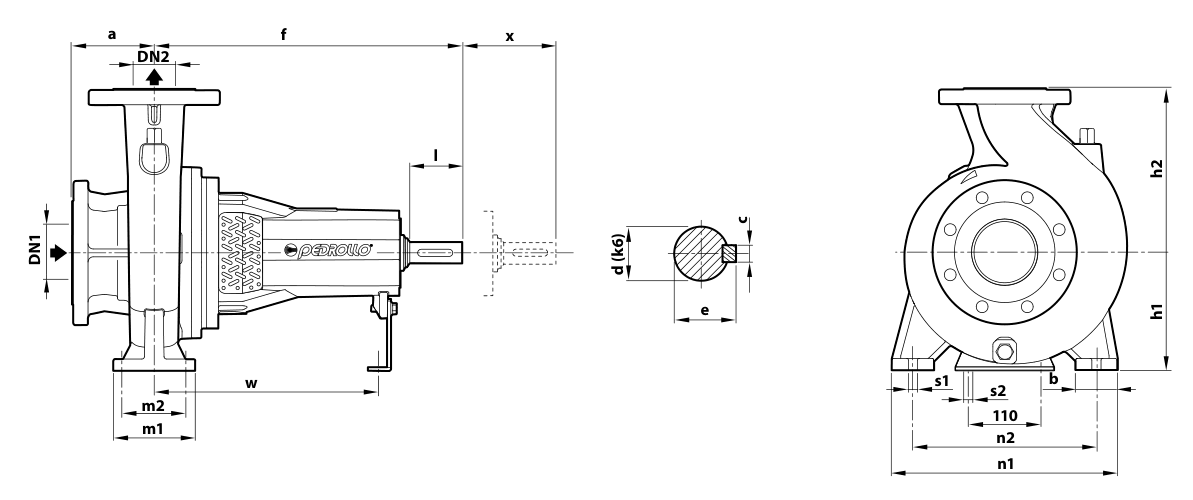

Pedrollo FG2-100/160A-N: длина 610 мм, ширина 400 мм, высота 505 мм, масса 62 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом FG2-100/160A-N

Перед заказом FG2-100/160A-N уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии FG2 по графику производительности.
