Pedrollo Fm 32/160 C

Описание насоса Pedrollo Fm 32/160 C

Pedrollo Fm 32/160 C — консольно-моноблочный центробежный насос серии Fm: подача до 21 м³/ч, напор до 25 м, мощность 2 кВт, питание 220 В, 2 900 об/мин. Перекачиваемая среда — чистая вода и химически неагрессивные жидкости. Рабочее колесо закрытое радиальное, одноступенчатое. Артикул производителя — 4FN32148C7A1.

Подача и напор Fm 32/160 C

Pedrollo Fm 32/160 C даёт до 21 м³/ч и поднимает воду до 25 м — это около 2,5 бар на выходе. Кубометр воды такой насос перекачивает примерно за 3 мин. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем Fm 32/160 C отличается от других моделей серии

Pedrollo Fm 32/160 C — младшая модель серии Fm по подаче. Ближние модели серии: с большей подачей — Fm 32/160 B (24 м³/ч, напор 31 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение Fm 32/160 C

В названии Pedrollo Fm 32/160 C цифры и буквы означают:

• 32 — условный диаметр напорного патрубка DN, мм
• 160 — номинальный диаметр рабочего колеса, мм
• буква C — обточка колеса: A — полный диаметр, дальше по алфавиту напор ниже, а потребляемая мощность меньше
• «m» после названия серии — однофазный двигатель 230 В, включается в обычную розетку

Где применяется Fm 32/160 C

Pedrollo Fm 32/160 C применяют на тех же задачах, что и другие модели серии Fm. Установка: на фундамент или раму; фланцы EN 1092 по стандарту EN 733. Задачи:

• циркуляция в контурах отопления и охлаждения зданий и производств
• водоснабжение и повышение давления в многоквартирных домах и промышленных корпусах
• орошение и подача из открытых водоёмов через всасывающую линию
• станции пожаротушения — по нормам EN 12845 с испытанным исполнением
• технологические контуры: охлаждение станков, мойки, градирни
• перекачка между резервуарами на водоканалах и очистных сооружениях

Малые подачи и бытовое давление — CP; нужен напор выше 100 м — многоступенчатые MK или HT.

Конструкция и материалы Fm 32/160 C

Материалы Pedrollo Fm 32/160 C — общие для всей серии Fm, по каталогу производителя:

• рабочее колесо — чугун
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии Fm:

• размеры по EN 733: насос взаимозаменяем с насосами других марок таких же размеров без переделки трубопровода
• обточка колеса A–D: точный подбор под нужные подачу и напор без дросселирования
• фланцевые патрубки, корпус из чугуна
• подачи до 360 м³/ч, мощности до 30 кВт
• исполнение INOX — проточная часть из нержавеющей стали для агрессивной воды

Питание и подключение Fm 32/160 C

Pedrollo Fm 32/160 C питается от однофазной сети 220 В — отдельная линия с автоматом и УЗО, трёхфазный ввод не нужен. Потребляемая мощность 2 кВт — по ней подбирают сечение кабеля и номинал защиты. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP 55. Класс нагревостойкости изоляции F.

Условия эксплуатации Fm 32/160 C

Пределы Pedrollo Fm 32/160 C — по каталогу серии Fm:

• температура среды — от -10 °C до +90 °C

Габариты и масса Fm 32/160 C

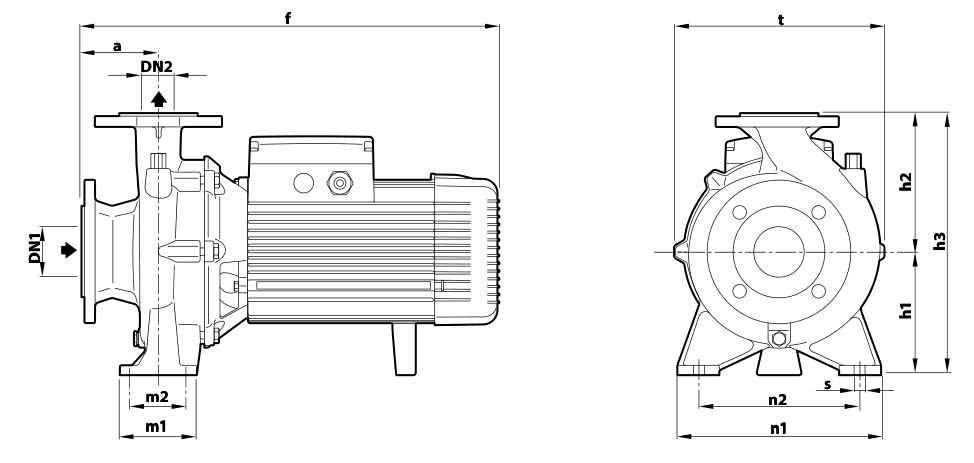

Pedrollo Fm 32/160 C: длина 412 мм, ширина 242 мм, высота 292 мм, масса 32,7 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом Fm 32/160 C

Перед заказом Fm 32/160 C уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие свободной однофазной линии нужного сечения
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии Fm по графику производительности.
