Pedrollo DC 10-N

Описание насоса Pedrollo DC 10-N

Pedrollo DC 10-N — погружной дренажный насос серии DC: подача до 18 м³/ч, напор до 16 м, питание 380 В, 2 900 об/мин. Перекачиваемая среда — чистая вода. Рабочее колесо многоканальное из техполимера. Измельчителя нет, свободный проход до Ø 10 мм. Поплавкового выключателя нет: трёхфазный насос включается от пульта управления по датчику уровня или поплавкам пульта. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор DC 10-N

Pedrollo DC 10-N даёт до 18 м³/ч и поднимает воду до 16 м — это около 1,6 бар на выходе. Кубометр воды такой насос перекачивает примерно за 3 мин. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Какую воду перекачивает DC 10-N

Через Pedrollo DC 10-N включения проходят целиком, пока помещаются в свободный проход до Ø 10 мм; то, что крупнее, задерживает решётка приямка. Температура среды — до +40 °C.

Чем DC 10-N отличается от других моделей серии

Pedrollo DC 10-N занимает середину линейки DC по подаче. Ближние модели серии: с меньшей подачей — DC 30 (16,5 м³/ч, напор 26 м), с большей подачей — DC 42 (30 м³/ч, напор 31 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение DC 10-N

В названии Pedrollo DC 10-N цифры и буквы означают:

• 10 — модель по мощности

Где применяется DC 10-N

Pedrollo DC 10-N применяют на тех же задачах, что и другие модели серии DC. Установка: переносная или стационарная. Задачи:

• дренаж подвалов и приямков общественных зданий
• откачка из резервуаров и бассейнов
• водопонижение на стройплощадке при чистой воде
• дренаж подземных переходов и паркингов с постоянным притоком
• парные установки с пультом QSM/QST на объектах с круглосуточной работой

Серия D — бытовой аналог для дома, DC рассчитана на гражданские объекты и большие подачи.

Конструкция и материалы DC 10-N

Материалы Pedrollo DC 10-N — общие для всей серии DC, по каталогу производителя:

• рабочее колесо — техполимер (для DC 10-20-30) или литая нержавеющая сталь AISI 304 (для DC 42-43-44)
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии DC:

• чугунный корпус под постоянную работу
• однофазные DCm с поплавком и тепловой защитой
• у трёхфазных вывод тепловой защиты подключается к пульту — условие гарантии
• напор до 26 м при подаче до 18 м³/ч

Питание и подключение DC 10-N

Pedrollo DC 10-N питается от сети 380 В. Частота вращения 2 900 об/мин. Двигатель: 2 полюса, корпус чугун. Степень защиты — IP 68. Класс нагревостойкости изоляции F. Автоматику уровня для этой модели ставят отдельно: пульт с поплавками или датчиком уровня.

Условия эксплуатации DC 10-N

Пределы Pedrollo DC 10-N — по каталогу серии DC:

• глубина погружения — ниже уровня воды до 10 м (с кабелем подходящего сечения)
• минимальное погружение для непрерывной работы — 300 мм DC 42-43-44

Габариты и масса DC 10-N

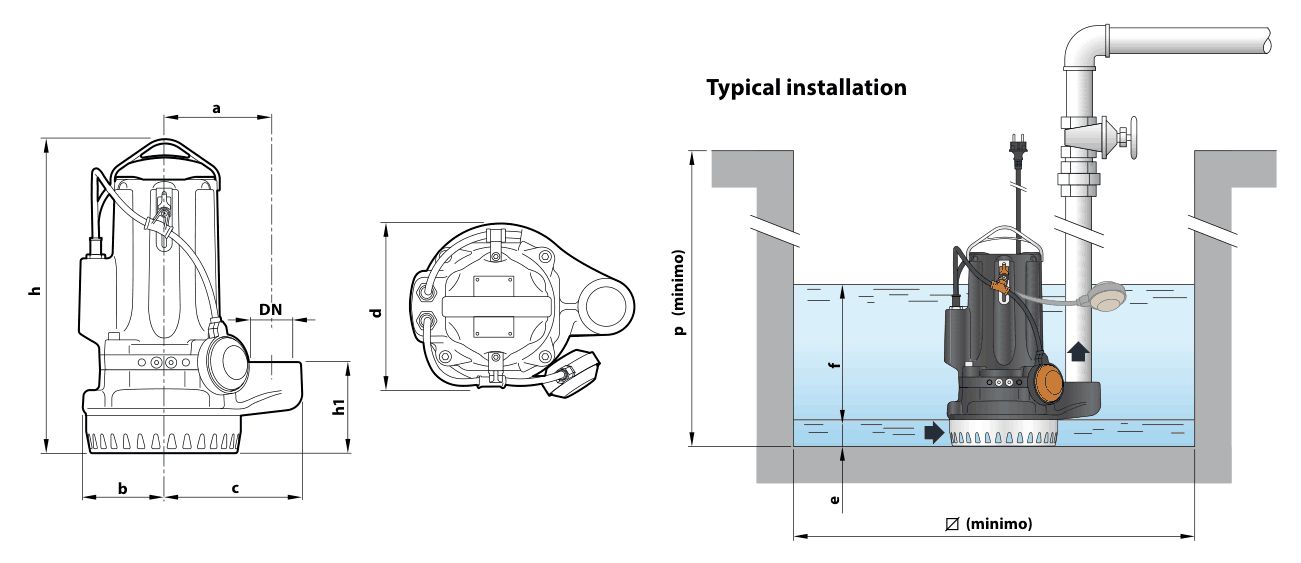

Pedrollo DC 10-N: длина 232 мм, ширина 232 мм, высота 322 мм, масса 17,2 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом DC 10-N

Перед заказом DC 10-N уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• размеры приямка: насосу нужно место для корпуса и ход поплавка
• уровень включения и выключения, чтобы насос не работал всухую
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии DC по графику производительности.
