Pedrollo BC 10/50

Описание насоса Pedrollo BC 10/50

Pedrollo BC 10/50 — погружной фекальный насос серии BC: подача до 36 м³/ч, напор до 12 м, мощность 0,75 кВт, питание 380 В, 2 900 об/мин. Перекачиваемая среда — хозяйственно-фекальные стоки с взвешенными включениями до 50 мм и короткими волокнами, сточные и поверхностные воды, вода с илом. Рабочее колесо двухканальное из литой нержавеющей стали AISI 304. Корпус насоса — чугун с катафорезным покрытием. Измельчителя нет, свободный проход до Ø 50 мм. Поплавкового выключателя нет: трёхфазный насос включается от пульта управления по датчику уровня или поплавкам пульта. В наличии, отгрузка после оплаты счёта. Артикул производителя — 48SGM81A0A.

Подача и напор BC 10/50

Pedrollo BC 10/50 даёт до 36 м³/ч и поднимает воду до 12 м — это около 1,2 бар на выходе. В минуту это около 600 литров. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Таблица производительности BC 10/50 по каталогу производителя:

• 3 м³/ч — напор 11 м
• 12 м³/ч — напор 8,5 м
• 24 м³/ч — напор 5 м
• 36 м³/ч — напор 2 м

Исполнение BC 10/50: материал корпуса

Pedrollo BC 10/50 — базовое чугунное исполнение: корпус насоса — чугун с катафорезным покрытием, вал — нержавеющая сталь AISI 431. Чугунный корпус с катафорезным покрытием — самое доступное исполнение для бытовых и хозяйственно-фекальных стоков нейтрального состава. По материалу корпуса модель подходит для такой работы: канализация частного дома, коттеджа, кафе или магазина, откачка септика и выгреба, грязная вода из подвала.

Гидравлика у BC 10/50, BC 10/50-ST, BC 10/50-MF одна: колесо, проход и таблица производительности совпадают, отличаются корпус, вал, масса и цена.

• BC 10/50 — корпус: чугун с катафорезным покрытием; масса 15 кг; 58 297 ₽, в наличии
• BC 10/50-ST — корпус: нержавеющая сталь AISI 304; масса 12,2 кг; 66 542 ₽, в наличии
• BC 10/50-MF — корпус: литая (микролитьё) нержавеющая сталь AISI 316L; масса 14 кг; 96 127 ₽, в наличии

Какую воду перекачивает BC 10/50

Через Pedrollo BC 10/50 включения проходят целиком, пока помещаются в свободный проход до Ø 50 мм; то, что крупнее, задерживает решётка приямка. Температура среды — до +40 °C.

Чем BC 10/50 отличается от других моделей серии

Pedrollo BC 10/50 — младшая модель серии BC по подаче. Ближние модели серии: с большей подачей — BC 15/50 (45 м³/ч, напор 15 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение BC 10/50

В названии Pedrollo BC 10/50 цифры и буквы означают:

• 10 — мощность двигателя в лошадиных силах, умноженная на десять: 1 л. с., это 0,75 кВт на валу
• /50 — свободный проход Ø 50 мм; присоединение — резьбовой патрубок 2″ (ISO 228/1)

Где применяется BC 10/50

Pedrollo BC 10/50 применяют на тех же задачах, что и другие модели серии BC. Установка: переносная или стационарная на муфте. Задачи:

• канализация частных домов, коттеджей и небольших зданий с отводом стоков в напорный коллектор
• осушение приямков и подвалов с грязной водой
• откачка из септиков, накопительных ёмкостей и выгребов
• дренаж стройплощадок с водой, несущей ил и песок
• откачка из приямков автомоек, гаражей и сервисов

BC — компактная альтернатива MC для подач до 51 м³/ч. Для длинных волокон надёжнее вихревая VX.

Конструкция и материалы BC 10/50

Материалы Pedrollo BC 10/50 по каталогу производителя:

• рабочее колесо — двухканальное, литая нержавеющая сталь AISI 304
• корпус насоса — чугун с катафорезным покрытием
• основание — нержавеющая сталь AISI 304
• гильза двигателя — нержавеющая сталь AISI 304
• крышка двигателя — нержавеющая сталь AISI 304
• вал — нержавеющая сталь AISI 431
• уплотнение — двойное торцевое в масляной камере: со стороны двигателя карбид кремния / графит / NBR, со стороны насоса карбид кремния / карбид кремния / NBR

Что есть в конструкции серии BC:

• двухканальное колесо: выше напор, чем у вихревого колеса при том же свободном проходе
• двойное торцевое уплотнение в масляной камере, со стороны насоса — пара карбид кремния / карбид кремния
• гильза двигателя из нержавеющей стали AISI 304 у всех моделей
• малые модели до 1,5 кВт — в трёх исполнениях корпуса: чугун, ST (AISI 304), MF (AISI 316L)
• однофазные BCm — с поплавком и тепловой защитой в обмотке

Питание и подключение BC 10/50

Pedrollo BC 10/50 питается от сети 380 В. Мощность на валу (P2) 0,75 кВт, номинальный ток 2,2 А при 400 В — по току подбирают сечение кабеля и номинал защиты. Частота вращения 2 900 об/мин. Двигатель трёхфазный 400 В; изоляция класса F, степень защиты IP X8. Кабель 5 м, тип H07 RN-F. Автоматику уровня для этой модели ставят отдельно: пульт с поплавками или датчиком уровня.

Условия эксплуатации BC 10/50

Пределы Pedrollo BC 10/50 — по каталогу серии BC:

• глубина погружения — до 5 м ниже уровня воды (с кабелем подходящего сечения)
• минимальное погружение для непрерывной работы — 290 мм

Габариты и масса BC 10/50

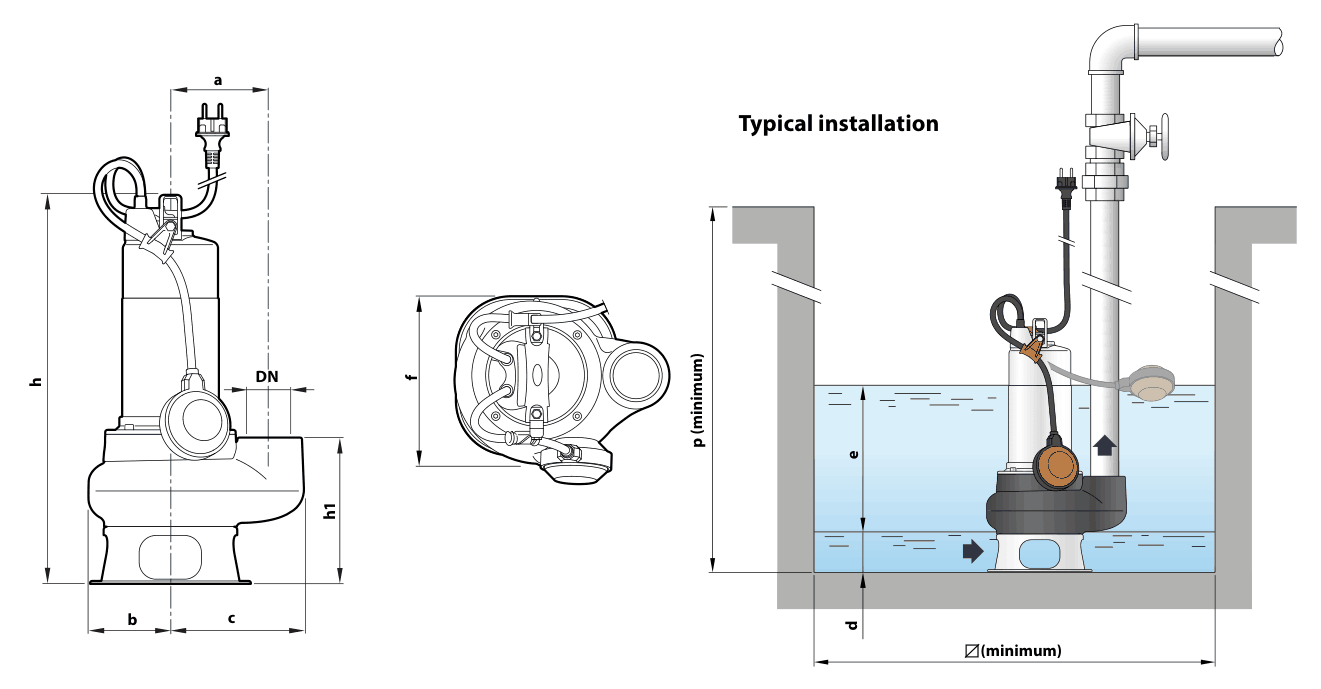

Pedrollo BC 10/50: длина 250 мм, ширина 250 мм, высота 451 мм, масса 15 кг, присоединение — резьбовой патрубок 2″ (ISO 228/1). Присоединительные размеры — в таблице ниже.

Вопросы о BC 10/50

Нужен ли BC 10/50 пульт управления? Да: у трёхфазного Pedrollo BC 10/50 нет поплавка, поэтому его подключают через пульт с поплавками или датчиком уровня и защитой двигателя. Номинальный ток двигателя по каталогу — 2,2 А, по нему настраивают защиту.

Что пройдёт через BC 10/50? Включения до Ø 50 мм и короткие волокна: двухканальное колесо пропускает их без измельчения. Длинные волокна, тряпки и средства гигиены наматываются на канальное колесо; для таких стоков в марке есть вихревые VX и насосы с измельчителем.

Как установить BC 10/50? Установка переносная или стационарная на муфте. Насос работает погружённым на глубине до 5 м ниже уровня воды (с кабелем подходящего сечения); для непрерывной работы уровень воды в приямке держат не ниже 290 мм от дна.

Какой кабель у BC 10/50? Штатный кабель — 5 м, тип H07 RN-F. Ввод кабеля залит эпоксидной смолой и в сальнике, и на выходе жил из оболочки, поэтому вода не проходит по кабелю в двигатель.

Что уточнить перед заказом BC 10/50

Перед заказом BC 10/50 уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• размеры приямка: насосу нужно место для корпуса и ход поплавка
• уровень включения и выключения, чтобы насос не работал всухую
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии BC по графику производительности.
