Pedrollo MC4 40/55

Описание насоса Pedrollo MC4 40/55

Pedrollo MC4 40/55 — погружной фекальный насос серии MC4: подача до 132 м³/ч, напор до 12,5 м, мощность 4 кВт, питание 380 В, 2 900 об/мин. Перекачиваемая среда — стоки с взвешенными включениями и короткими волокнами, ил, дождевая вода. Рабочее колесо двухканальное из чугуна, четырёхполюсный двигатель 1450 об/мин. Измельчителя нет, свободный проход до Ø 55 мм у исполнений средней подачи и до Ø 80 мм у высокой подачи. Артикул производителя — 48SGMP970CA.

Подача и напор MC4 40/55

Pedrollo MC4 40/55 даёт до 132 м³/ч и поднимает воду до 12,5 м — это около 1,2 бар на выходе. Кубометр воды такой насос перекачивает меньше чем за минуту. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Какую воду перекачивает MC4 40/55

Через Pedrollo MC4 40/55 включения проходят целиком, пока помещаются в свободный проход до Ø 55 мм у исполнений средней подачи и до Ø 80 мм у высокой подачи; то, что крупнее, задерживает решётка приямка. Температура среды — до +40 °C.

Чем MC4 40/55 отличается от других моделей серии

Pedrollo MC4 40/55 занимает середину линейки MC4 по подаче. Ближние модели серии: с меньшей подачей — MC4 110/80 400/690V 50Hz (11 кВт), с большей подачей — MC4 50/55 (144 м³/ч, напор 14,5 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение MC4 40/55

В названии Pedrollo MC4 40/55 цифры и буквы означают:

• 40 — мощность двигателя в лошадиных силах, умноженная на десять: 4 л. с.
• /55 — модель по проточной части и напорному патрубку

Где применяется MC4 40/55

Pedrollo MC4 40/55 применяют на тех же задачах, что и другие модели серии MC4. Установка: стационарная на автоматической муфте с направляющими. Задачи:

• канализационные насосные станции посёлков, промышленных и торговых объектов
• перекачка стоков на очистные сооружения по напорному коллектору: двухканальное колесо даёт напор до 28 м
• ливневые насосные станции с большим притоком
• станции перекачки на производствах: пищевые, деревообрабатывающие, автотранспортные предприятия
• парные установки с чередованием насосов под пультом QST

MC4 против VXC4: у MC4 выше напор и КПД, у VXC4 больше свободный проход (до 100 мм) и терпимость к волокну.

Конструкция и материалы MC4 40/55

Материалы Pedrollo MC4 40/55 — общие для всей серии MC4, по каталогу производителя:

• рабочее колесо — чугун
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии MC4:

• двухканальное колесо сохраняет высокий КПД на стоках с включениями
• четыре полюса: медленный ход и меньший износ на абразиве
• чугунная проточная часть с толстыми стенками
• минимальное погружение для непрерывной работы 550 мм у исполнений средней подачи и 290 мм у высокой
• глубина погружения до 10 м, степень защиты IP 68

Питание и подключение MC4 40/55

Pedrollo MC4 40/55 питается от сети 380 В. Потребляемая мощность 4 кВт — по ней подбирают сечение кабеля и номинал защиты. Частота вращения 2 900 об/мин. Двигатель: 4 полюса, корпус чугун. Степень защиты — IP 68. Класс нагревостойкости изоляции F.

Условия эксплуатации MC4 40/55

Пределы Pedrollo MC4 40/55 — по каталогу серии MC4:

• глубина погружения — ниже уровня воды до 10 м (с кабелем подходящего сечения)

Габариты и масса MC4 40/55

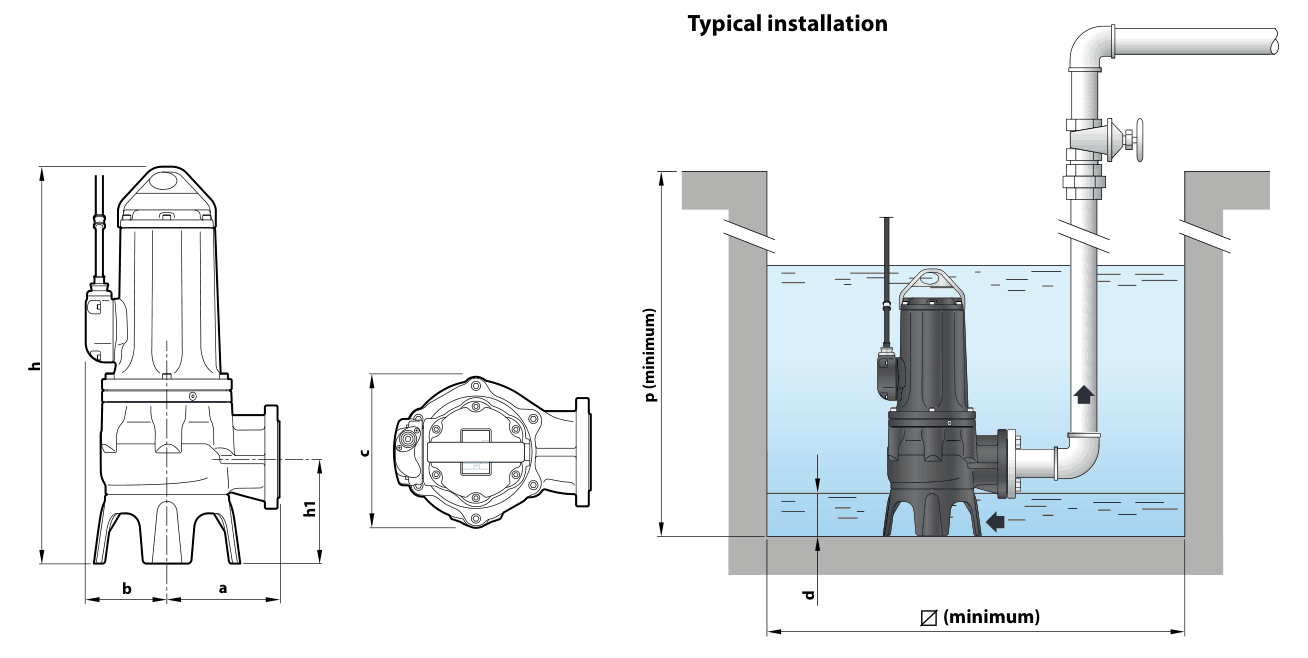

Pedrollo MC4 40/55: длина 413 мм, ширина 320 мм, высота 792 мм, масса 125,2 кг. Насос такой массы опускают и поднимают тросом или цепью за ручку корпуса; кабель для этого не предназначен. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом MC4 40/55

Перед заказом MC4 40/55 уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• размеры приямка: насосу нужно место для корпуса и ход поплавка
• уровень включения и выключения, чтобы насос не работал всухую
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии MC4 по графику производительности.
