Pedrollo MCm 15/45-N

Описание насоса Pedrollo MCm 15/45-N

Pedrollo MCm 15/45-N — погружной фекальный насос серии MCm: подача до 45 м³/ч, напор до 15 м, питание 220 В, 2 900 об/мин. Перекачиваемая среда — хозяйственно-бытовые стоки с взвешенными включениями и короткими волокнами, дождевая вода, ил. Рабочее колесо двухканальное из литой нержавеющей стали AISI 304. Измельчителя нет, свободный проход до Ø 50 мм у исполнений /45 и /50, до Ø 65 мм у /65. Поплавковый выключатель в комплекте: однофазный насос работает автономно. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор MCm 15/45-N

Pedrollo MCm 15/45-N даёт до 45 м³/ч и поднимает воду до 15 м — это около 1,5 бар на выходе. В минуту это около 750 литров. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Какую воду перекачивает MCm 15/45-N

Через Pedrollo MCm 15/45-N включения проходят целиком, пока помещаются в свободный проход до Ø 50 мм у исполнений /45 и /50, до Ø 65 мм у /65; то, что крупнее, задерживает решётка приямка. Температура среды — до +40 °C.

Чем MCm 15/45-N отличается от других моделей серии

Pedrollo MCm 15/45-N стоит в нижней части линейки MCm по подаче. Ближние модели серии: с меньшей подачей — MCm 10/45 (36 м³/ч, напор 12 м), с большей подачей — MCm 15/50 (48 м³/ч, напор 16 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение MCm 15/45-N

В названии Pedrollo MCm 15/45-N цифры и буквы означают:

• 15 — мощность двигателя в лошадиных силах, умноженная на десять: 1,5 л. с.
• /45 — модель по проточной части: резьбовой патрубок 2″, свободный проход Ø 50 мм
• «m» после названия серии — однофазный двигатель 230 В, включается в обычную розетку

Где применяется MCm 15/45-N

Pedrollo MCm 15/45-N применяют на тех же задачах, что и другие модели серии MCm. Установка: стационарная на автоматической муфте (исполнения F — с фланцем) или переносная. Задачи:

• канализационные станции домов и посёлков с длинным напорным коллектором: напор до 25 м
• перекачка стоков из приёмного резервуара на очистные сооружения
• станции перекачки в гостиницах, торговых центрах, производственных корпусах — парой насосов с пультом QES/QST
• ливневая канализация и дренаж площадок
• откачка из технологических приямков цехов и котельных

MC берут, когда важен напор и КПД, а включения — обычные бытовые до 50 мм. Для стоков с ветошью и длинным волокном надёжнее вихревая VXC, для напорной канализации малого диаметра — TRITUS с измельчителем.

Конструкция и материалы MCm 15/45-N

Материалы Pedrollo MCm 15/45-N — общие для всей серии MCm, по каталогу производителя:

• рабочее колесо — литая нержавеющая сталь AISI 304
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии MCm:

• двухканальное колесо: выше напор и КПД, чем у вихревого, при том же проходе 50 мм
• колесо из литой нержавеющей стали — стойкость к абразиву и коррозии
• однофазные MCm с поплавком, трёхфазные MC — под пульт управления
• минимальное погружение для непрерывной работы 360 мм у исполнений /65
• глубина погружения до 10 м, степень защиты IP 68

Питание и подключение MCm 15/45-N

Pedrollo MCm 15/45-N питается от однофазной сети 220 В — отдельная линия с автоматом и УЗО, трёхфазный ввод не нужен. Частота вращения 2 900 об/мин. Двигатель: 2 полюса, корпус чугун. Степень защиты — IP 68. Класс нагревостойкости изоляции F.

Условия эксплуатации MCm 15/45-N

Пределы Pedrollo MCm 15/45-N — по каталогу серии MCm:

• глубина погружения — ниже уровня воды до 10 м (с кабелем подходящего сечения)
• минимальное погружение для непрерывной работы — 360 мм для MC /65, 360 мм для MC /65-F

Габариты и масса MCm 15/45-N

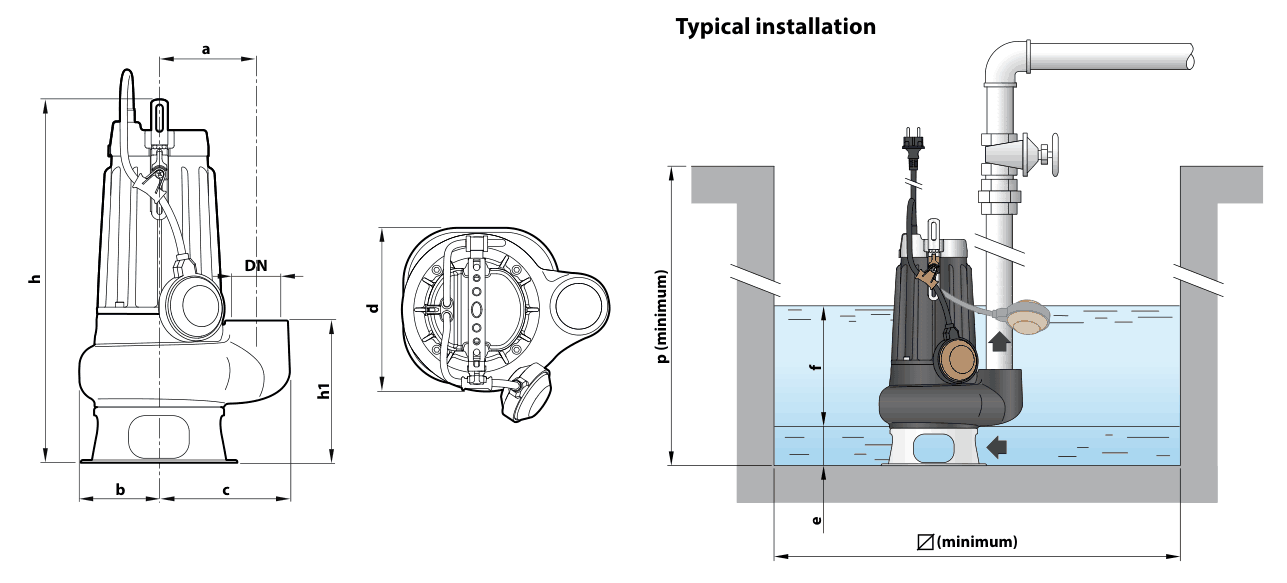

Pedrollo MCm 15/45-N: длина 250 мм, ширина 250 мм, высота 428 мм, масса 20 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом MCm 15/45-N

Перед заказом MCm 15/45-N уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• размеры приямка: насосу нужно место для корпуса и ход поплавка
• уровень включения и выключения, чтобы насос не работал всухую
• наличие свободной однофазной линии нужного сечения
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии MCm по графику производительности.
