Pedrollo 3CR 100

Описание насоса Pedrollo 3CR 100

Pedrollo 3CR 100 — многоступенчатый центробежный насос серии 3CR: подача до 7,2 м³/ч, напор до 38 м, мощность 0,75 кВт, питание 380 В, 2 900 об/мин. Перекачиваемая среда — чистая вода. Рабочее колесо несколько колёс из нержавеющей стали AISI 304. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор 3CR 100

Pedrollo 3CR 100 даёт до 7,2 м³/ч и поднимает воду до 38 м — это около 3,7 бар на выходе. В минуту это около 120 литров. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем 3CR 100 отличается от других моделей серии

Pedrollo 3CR 100 занимает середину линейки 3CR по подаче. Ближние модели серии: с меньшей подачей — 3CR 80 (4,8 м³/ч, напор 40 м), с большим напором — 3CR 130 (7,2 м³/ч, напор 49 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение 3CR 100

В названии Pedrollo 3CR 100 цифры и буквы означают:

• 3 — число ступеней

Где применяется 3CR 100

Pedrollo 3CR 100 применяют на тех же задачах, что и другие модели серии 3CR. Установка: поверхностно, горизонтально. Задачи:

• водоснабжение дома и повышение давления
• тихие установки в жилых помещениях
• подача в моечные и технологические установки
• станции TISSEL и TS1 с частотным регулированием собираются на насосах CR
• системы водоподготовки и обратного осмоса с малым расходом

Серия CP дешевле, CR — тише и в нержавеющем исполнении.

Конструкция и материалы 3CR 100

Материалы Pedrollo 3CR 100 — общие для всей серии 3CR, по каталогу производителя:

• рабочее колесо — нержавеющая сталь AISI 304
• корпус — нержавеющая сталь AISI 304
• вал — нержавеющая сталь AISI 431
• направляющий аппарат — Noryl™

Что есть в конструкции серии 3CR:

• нержавеющие колёса и тихая работа
• компактный корпус
• вариант с колёсами из техполимера — дешевле при той же гидравлике

Питание и подключение 3CR 100

Pedrollo 3CR 100 питается от сети 380 В. Потребляемая мощность 0,75 кВт — по ней подбирают сечение кабеля и номинал защиты. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP X4. Класс нагревостойкости изоляции F.

Условия эксплуатации 3CR 100

Пределы Pedrollo 3CR 100 — по каталогу серии 3CR:

• температура среды — от -10 °C до +60 °C

Габариты и масса 3CR 100

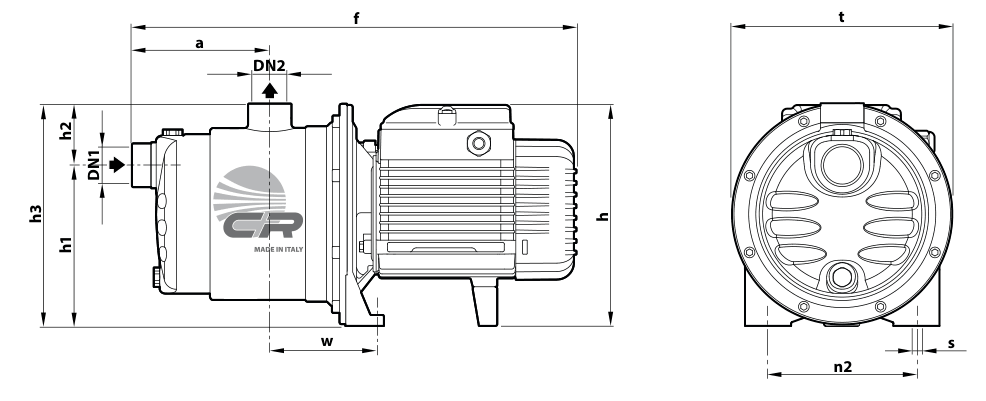

Pedrollo 3CR 100: длина 307 мм, ширина 158 мм, высота 172 мм, масса 7,9 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом 3CR 100

Перед заказом 3CR 100 уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии 3CR по графику производительности.
