Pedrollo AL-RED 135m

Описание насоса Pedrollo AL-RED 135m

Pedrollo AL-RED 135m — центробежный насос из нержавеющей стали серии AL: подача до 9,6 м³/ч, напор до 23 м, питание 220 В, 2 900 об/мин. Перекачиваемая среда — чистая вода, пищевые и слабоагрессивные жидкости. Рабочее колесо одноступенчатое закрытое из нержавеющей стали. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор AL-RED 135m

Pedrollo AL-RED 135m даёт до 9,6 м³/ч и поднимает воду до 23 м — это около 2,3 бар на выходе. Кубометр воды такой насос перекачивает примерно за 6 мин. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем AL-RED 135m отличается от других моделей серии

Pedrollo AL-RED 135m — старшая модель серии AL по подаче: выше в этой серии не выпускают.

Что означает обозначение AL-RED 135m

В названии Pedrollo AL-RED 135m цифры и буквы означают:

• «AL-RED» — проточная часть полностью из нержавеющей стали

Где применяется AL-RED 135m

Pedrollo AL-RED 135m применяют на тех же задачах, что и другие модели серии AL. Установка: поверхностно. Задачи:

• пищевые производства и водоподготовка
• мойки и промышленные контуры с требованием к чистоте воды
• перекачка растворов и слабоагрессивных жидкостей

Конструкция и материалы AL-RED 135m

Материалы Pedrollo AL-RED 135m — общие для всей серии AL, по каталогу производителя:

• рабочее колесо — нержавеющая сталь AISI 304 (AL-RED -4)
• корпус — нержавеющая сталь AISI 304 (AL-RED -4)
• вал — нержавеющая сталь AISI 431 (AL-RED -4)

Что есть в конструкции серии AL:

• контакт с жидкостью только по нержавеющей стали
• компактный моноблок

Питание и подключение AL-RED 135m

Pedrollo AL-RED 135m питается от однофазной сети 220 В — отдельная линия с автоматом и УЗО, трёхфазный ввод не нужен. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP X4. Класс нагревостойкости изоляции F.

Условия эксплуатации AL-RED 135m

Пределы Pedrollo AL-RED 135m — по каталогу серии AL:

• температура среды — от -10 °C до +90 °C

Габариты и масса AL-RED 135m

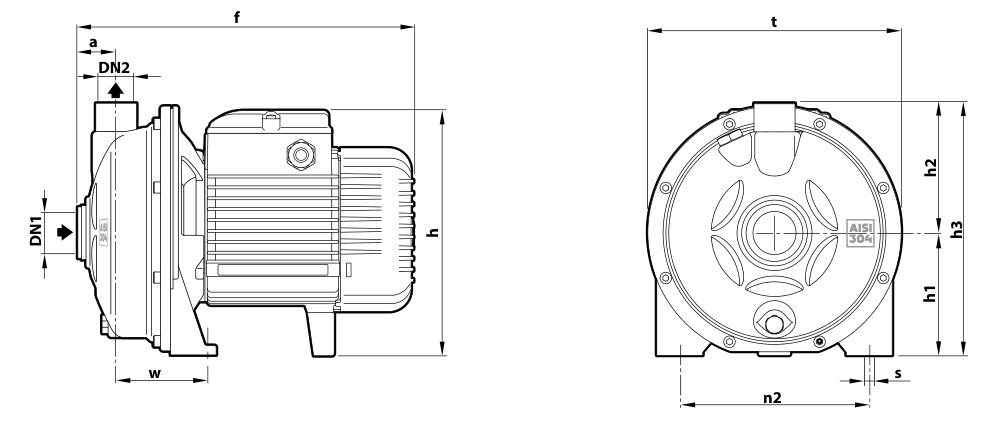

Pedrollo AL-RED 135m: длина 296 мм, ширина 186 мм, высота 206 мм, масса 9 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом AL-RED 135m

Перед заказом AL-RED 135m уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие свободной однофазной линии нужного сечения
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии AL по графику производительности.
