Pedrollo CP 220AH

Описание насоса Pedrollo CP 220AH

Pedrollo CP 220AH — центробежный насос серии CP: подача до 27 м³/ч, напор до 52 м, мощность 7,5 кВт, питание 380 В, 2 900 об/мин. Перекачиваемая среда — чистая вода и химически неагрессивные жидкости. Рабочее колесо одноступенчатое закрытое из латуни, нержавеющей стали или Noryl. В наличии, отгрузка после оплаты счёта. Артикул производителя — 44CT217HAE.

Подача и напор CP 220AH

Pedrollo CP 220AH даёт до 27 м³/ч и поднимает воду до 52 м — это около 5,1 бар на выходе. Кубометр воды такой насос перекачивает примерно за 2 мин. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем CP 220AH отличается от других моделей серии

Pedrollo CP 220AH стоит в верхней части линейки CP по подаче. Ближние модели серии: с меньшим напором — CP 220A (27 м³/ч, напор 49 м), с большей подачей — CP 230C (42 м³/ч, напор 30 м). Материалы и конструкция у них общие, отличаются подача и напор.

Где применяется CP 220AH

Pedrollo CP 220AH применяют на тех же задачах, что и другие модели серии CP. Установка: поверхностно, на всасывании с обратным клапаном. Задачи:

• водоснабжение дома и полив из ёмкости
• повышение давления в связке с гидроаккумулятором и реле
• циркуляция в системах охлаждения оборудования и отопления малых объектов
• заполнение и опорожнение резервуаров, бассейнов
• станции TS1 и GP2W комплектуются насосами CP
• мойки и технологические линии с чистой водой

Всасывание с глубины и воздух в линии — самовсасывающие JSW/PLURIJET; напор выше 60 м — 2CP или многоступенчатые.

Конструкция и материалы CP 220AH

Материалы Pedrollo CP 220AH — общие для всей серии CP, по каталогу производителя:

• рабочее колесо — нержавеющая сталь AISI 304
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии CP:

• самая массовая поверхностная серия Pedrollo: подачи от 2 до 60 м³/ч
• рабочие колёса в латуни, нержавеющей стали или Noryl по исполнению
• колесо AISI 304 у исполнений с индексом I
• CP-ST — проточная часть полностью из нержавеющей стали

Питание и подключение CP 220AH

Pedrollo CP 220AH питается от сети 380 В. Потребляемая мощность 7,5 кВт — по ней подбирают сечение кабеля и номинал защиты. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP X4. Класс нагревостойкости изоляции F.

Условия эксплуатации CP 220AH

Пределы Pedrollo CP 220AH — по каталогу серии CP:

• температура среды — от -10 °C до +90 °C

Габариты и масса CP 220AH

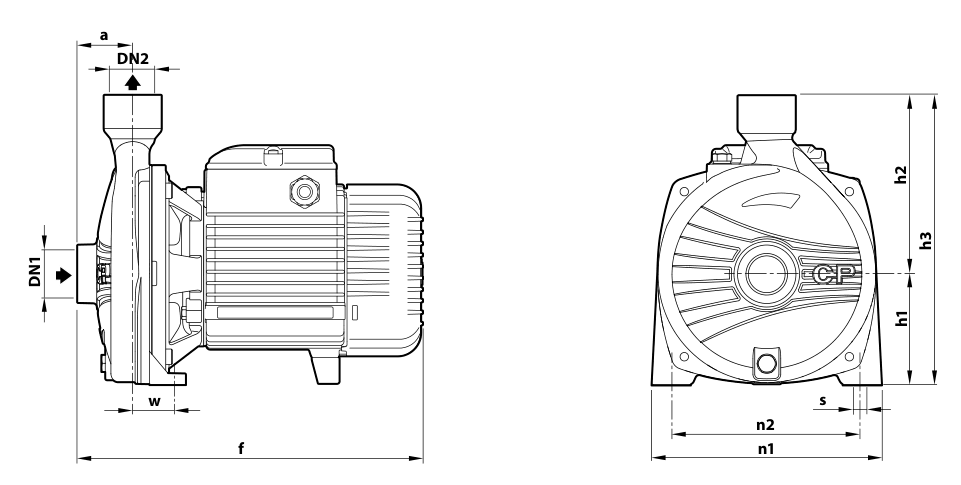

Pedrollo CP 220AH: длина 505 мм, ширина 273 мм, высота 328 мм, масса 46 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом CP 220AH

Перед заказом CP 220AH уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии CP по графику производительности.
