Pedrollo HF 20A-N

Описание насоса Pedrollo HF 20A-N

Pedrollo HF 20A-N — центробежный насос большой подачи серии HF: подача до 108 м³/ч, напор до 21,5 м, питание 380 В, 2 900 об/мин. Перекачиваемая среда — чистая вода. Рабочее колесо одноступенчатое закрытое. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор HF 20A-N

Pedrollo HF 20A-N даёт до 108 м³/ч и поднимает воду до 21,5 м — это около 2,1 бар на выходе. Кубометр воды такой насос перекачивает меньше чем за минуту. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем HF 20A-N отличается от других моделей серии

Pedrollo HF 20A-N стоит в верхней части линейки HF по подаче. Ближние модели серии: с меньшей подачей — HF 20A (102 м³/ч, напор 22 м), с большей подачей — HF 30B (120 м³/ч, напор 18 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение HF 20A-N

В названии Pedrollo HF 20A-N цифры и буквы означают:

• 20 — модель гидравлики
• буква A — вариант по напору в пределах этой модели

Где применяется HF 20A-N

Pedrollo HF 20A-N применяют на тех же задачах, что и другие модели серии HF. Установка: поверхностно с фланцевыми или резьбовыми патрубками. Задачи:

• орошение: подача из канала или ёмкости на дождеватели
• перекачка больших объёмов воды между резервуарами
• циркуляция в промышленных контурах
• заполнение прудов и противопожарных резервуаров
• осушение котлованов при чистой воде через всасывающую линию

Нужен напор, а не подача — многоступенчатые серии.

Конструкция и материалы HF 20A-N

Материалы Pedrollo HF 20A-N — общие для всей серии HF, по каталогу производителя:

• рабочее колесо — нержавеющая сталь AISI 304
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии HF:

• большие подачи при умеренном напоре — до 132 м³/ч
• широкие патрубки под трубу большого сечения
• исполнения средней и высокой подачи

Питание и подключение HF 20A-N

Pedrollo HF 20A-N питается от сети 380 В. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP X4. Класс нагревостойкости изоляции F.

Условия эксплуатации HF 20A-N

Пределы Pedrollo HF 20A-N — по каталогу серии HF:

• температура среды — от -10 °C до +90 °C

Габариты и масса HF 20A-N

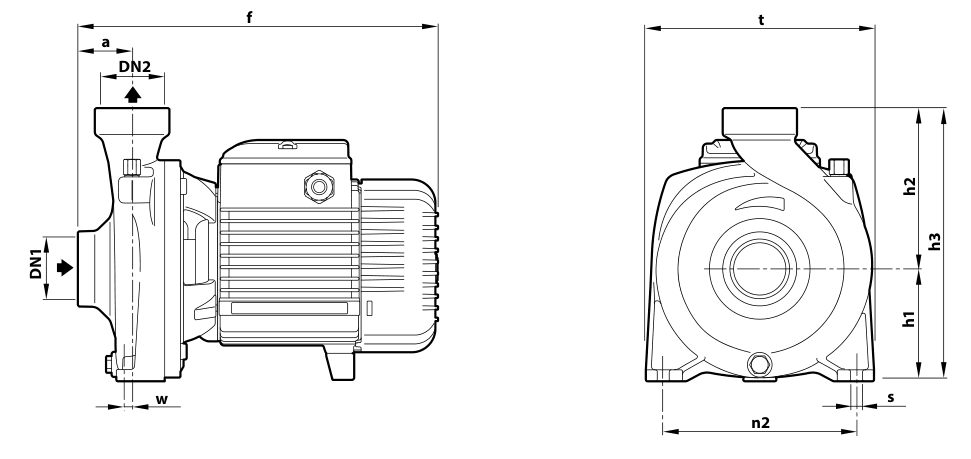

Pedrollo HF 20A-N: длина 470 мм, ширина 255 мм, высота 312 мм, масса 41 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом HF 20A-N

Перед заказом HF 20A-N уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии HF по графику производительности.
