Pedrollo MK 3/3-N

Описание насоса Pedrollo MK 3/3-N

Pedrollo MK 3/3-N — вертикальный многоступенчатый насос серии MK: подача до 4,8 м³/ч, напор до 52 м, питание 380 В, 2 900 об/мин. Перекачиваемая среда — чистая вода. Рабочее колесо многоступенчатое, колёса из Noryl. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор MK 3/3-N

Pedrollo MK 3/3-N даёт до 4,8 м³/ч и поднимает воду до 52 м — это около 5,1 бар на выходе. Кубометр воды такой насос перекачивает примерно за 13 мин. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем MK 3/3-N отличается от других моделей серии

Pedrollo MK 3/3-N — младшая модель серии MK по подаче. Ближние модели серии: с большим напором — MK 3/3 (4,8 м³/ч, напор 52,5 м). Материалы и конструкция у них общие, отличается напор.

Что означает обозначение MK 3/3-N

В названии Pedrollo MK 3/3-N цифры и буквы означают:

• 3 — номинальная подача в м³/ч
• 3 — число ступеней: каждое рабочее колесо добавляет свою долю напора

Где применяется MK 3/3-N

Pedrollo MK 3/3-N применяют на тех же задачах, что и другие модели серии MK. Установка: вертикально на полу, патрубки на одной оси. Задачи:

• повышение давления в частных домах и небольших зданиях
• установки водоподготовки и обратного осмоса
• мойки и промышленные установки с высоким напором
• станции TISSEL 200 с частотным приводом собраны на насосах MK
• подача в котлы и теплообменники малой мощности

Нержавеющая гидравлика и большие мощности — HT и FCR.

Конструкция и материалы MK 3/3-N

Материалы Pedrollo MK 3/3-N — общие для всей серии MK, по каталогу производителя:

• рабочее колесо — Noryl™
• вал — нержавеющая сталь AISI 431
• направляющий аппарат — Noryl™

Что есть в конструкции серии MK:

• вертикальная компоновка занимает мало места
• ступени из Noryl не корродируют
• патрубки на одной оси — ставится в разрыв трубы

Питание и подключение MK 3/3-N

Pedrollo MK 3/3-N питается от сети 380 В. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP X4. Класс нагревостойкости изоляции F.

Условия эксплуатации MK 3/3-N

Пределы Pedrollo MK 3/3-N — по каталогу серии MK:

• температура среды — от -10 °C до +60 °C

Габариты и масса MK 3/3-N

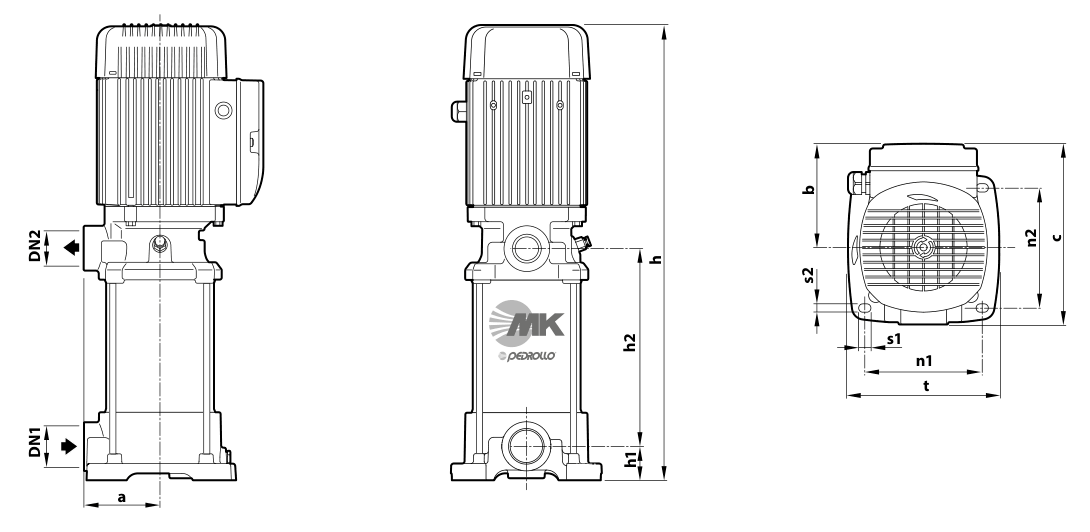

Pedrollo MK 3/3-N: длина 223 мм, ширина 185 мм, высота 450 мм, масса 22,9 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом MK 3/3-N

Перед заказом MK 3/3-N уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии MK по графику производительности.
