Pedrollo JSW 1С

Описание насоса Pedrollo JSW 1С

Pedrollo JSW 1С — самовсасывающий насос JET серии JSW: подача до 3,6 м³/ч, напор до 35 м, мощность 0,5 кВт, питание 380 В, 2 900 об/мин. Перекачиваемая среда — чистая вода. Рабочее колесо закрытое одноступенчатое с эжектором (JET); у JSW X — из техполимера. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор JSW 1С

Pedrollo JSW 1С даёт до 3,6 м³/ч и поднимает воду до 35 м — это около 3,4 бар на выходе. В минуту это около 60 литров. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем JSW 1С отличается от других моделей серии

Pedrollo JSW 1С стоит в нижней части линейки JSW по подаче. Ближние модели серии: с меньшей подачей — JSW 2AH (Hmax: 70м) (1,5 кВт), с большим напором — JSW 1B (3,6 м³/ч, напор 37 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение JSW 1С

В названии Pedrollo JSW 1С цифры и буквы означают:

• 1 — модель по мощности

Где применяется JSW 1С

Pedrollo JSW 1С применяют на тех же задачах, что и другие модели серии JSW. Установка: поверхностно, всасывание с глубины до 9 м с обратным клапаном. Задачи:

• водоснабжение дома из колодца или скважины до 9 м
• полив из открытого водоёма — насос сам выгоняет воздух из линии
• станции CB2 и HYDROFRESH комплектуются насосами JSW
• JDW с выносным эжектором — подъём воды из скважин глубже 9 м
• дачный водопровод с бочкой и гидроаккумулятором

Тише и экономичнее — PLURIJET или FUTURE JET.

Конструкция и материалы JSW 1С

Материалы Pedrollo JSW 1С — общие для всей серии JSW, по каталогу производителя:

• рабочее колесо — нержавеющая сталь AISI 304
• корпус — чугун
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии JSW:

• самовсасывание до 9 м: не боится воздуха во всасывающей линии
• простая конструкция и ремонтопригодность
• JSW X — колесо из техполимера, недорогое исполнение
• латунный или нержавеющий эжектор по исполнению

Питание и подключение JSW 1С

Pedrollo JSW 1С питается от сети 380 В. Потребляемая мощность 0,5 кВт — по ней подбирают сечение кабеля и номинал защиты. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP X4. Класс нагревостойкости изоляции F.

Условия эксплуатации JSW 1С

Пределы Pedrollo JSW 1С — по каталогу серии JSW:

• температура среды — от -10 °C до +40 °C

Габариты и масса JSW 1С

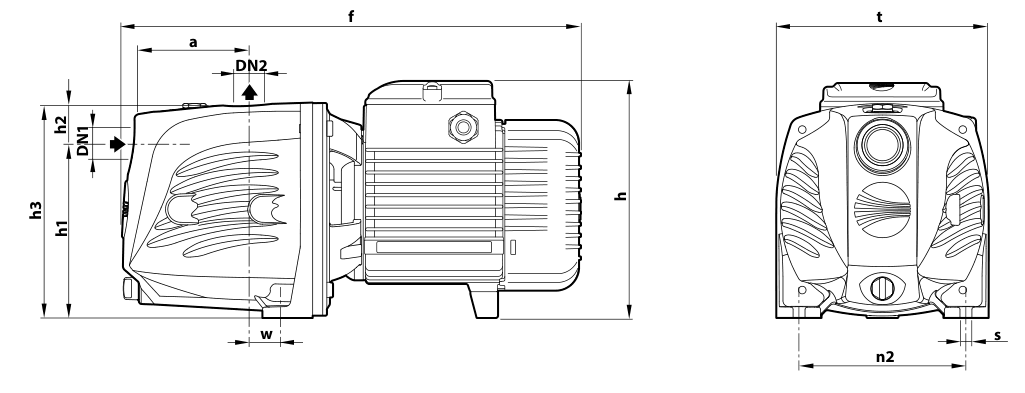

Pedrollo JSW 1С: длина 352 мм, ширина 158 мм, высота 171 мм, масса 9,9 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом JSW 1С

Перед заказом JSW 1С уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие электропитания нужного напряжения и защиты
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии JSW по графику производительности.
