Pedrollo UPm 2/6

Описание насоса Pedrollo UPm 2/6

Pedrollo UPm 2/6 — погружной многоступенчатый насос серии UPm: подача до 4,8 м³/ч, напор до 95 м, питание 220 В, 2 900 об/мин. Перекачиваемая среда — чистая вода. Рабочее колесо многоступенчатое. Поплавковый выключатель в комплекте: однофазный насос работает автономно. Модель снята с производства: характеристики оставлены в каталоге, чтобы подобрать действующую замену с близким графиком производительности.

Подача и напор UPm 2/6

Pedrollo UPm 2/6 даёт до 4,8 м³/ч и поднимает воду до 95 м — это около 9,3 бар на выходе. Кубометр воды такой насос перекачивает примерно за 13 мин. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Какую воду перекачивает UPm 2/6

Для Pedrollo UPm 2/6 допустимое содержание песка — 150 g/m³: абразив изнашивает колесо и уплотнение быстрее остальных деталей. Температура среды — до +40 °C.

Чем UPm 2/6 отличается от других моделей серии

Pedrollo UPm 2/6 занимает середину линейки UPm по подаче. Ближние модели серии: с меньшим напором — UPm 2/5-GE (4,8 м³/ч, напор 81 м), с большей подачей — UPm 4/3-GE (7,2 м³/ч, напор 40 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение UPm 2/6

В названии Pedrollo UPm 2/6 цифры и буквы означают:

• 2 — номинальная подача в м³/ч
• 6 — число ступеней: каждое рабочее колесо добавляет свою долю напора
• «m» после названия серии — однофазный двигатель 230 В, включается в обычную розетку

Где применяется UPm 2/6

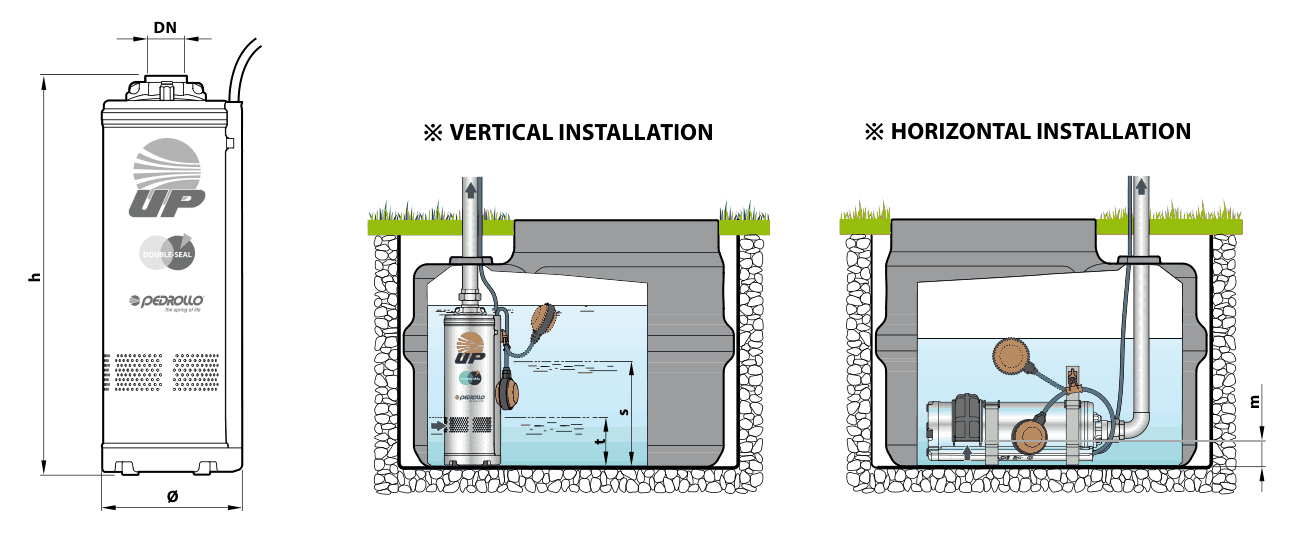

Pedrollo UPm 2/6 применяют на тех же задачах, что и другие модели серии UPm. Установка: в колодец или ёмкость; вертикально или горизонтально с комплектом крепления. Задачи:

• водоснабжение дома из колодца
• полив участка из ёмкости
• повышение давления в загородном доме
• горизонтальная установка в резервуаре дождевой воды с комплектом крепления UP
• подача воды в систему с гидроаккумулятором и реле давления

Конструкция и материалы UPm 2/6

Материалы Pedrollo UPm 2/6 — общие для всей серии UPm, по каталогу производителя:

• рабочее колесо — Noryl™
• корпус — нержавеющая сталь AISI 304
• вал — нержавеющая сталь AISI 431
• направляющий аппарат — Noryl™

Что есть в конструкции серии UPm:

• подача до 10,8 м³/ч, напор до 95 м
• однофазные UPm с поплавком, есть исполнение без поплавка
• горизонтальная установка на кронштейне из комплекта крепления UP

Питание и подключение UPm 2/6

Pedrollo UPm 2/6 питается от однофазной сети 220 В — отдельная линия с автоматом и УЗО, трёхфазный ввод не нужен. Частота вращения 2 900 об/мин. Двигатель: 2 полюса. Степень защиты — IP 68. Класс нагревостойкости изоляции F.

Условия эксплуатации UPm 2/6

Пределы Pedrollo UPm 2/6 — по каталогу серии UPm:

• глубина погружения — ниже уровня воды до 20 м (с кабелем подходящего сечения)

Габариты и масса UPm 2/6

Pedrollo UPm 2/6: длина 150 мм, ширина 150 мм, высота 556 мм, масса 19,5 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом UPm 2/6

Перед заказом UPm 2/6 уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• внутренний диаметр обсадной трубы и глубину установки
• динамический уровень воды в скважине: от него считается напор, а не от глубины скважины
• наличие свободной однофазной линии нужного сечения
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии UPm по графику производительности.
