Pedrollo PVm 65

Описание насоса Pedrollo PVm 65

Pedrollo PVm 65 — вихревой насос серии PVm: подача до 2,6 м³/ч, напор до 60 м, мощность 0,75 кВт, питание 220 В, 2 900 об/мин. Перекачиваемая среда — чистая вода без абразивных частиц. Рабочее колесо периферийное (вихревое) из латуни. Артикул производителя — 41PNV65A1.

Подача и напор PVm 65

Pedrollo PVm 65 даёт до 2,6 м³/ч и поднимает воду до 60 м — это около 5,9 бар на выходе. В минуту это около 43 литров. На графике производительности эти два числа стоят на разных концах кривой: подача максимальна при минимальном сопротивлении трубопровода, напор — при нулевом расходе, а рабочий участок лежит в средней части, где КПД самый высокий. Потери в трубах, коленах и арматуре вычитаются из напора.

Чем PVm 65 отличается от других моделей серии

Pedrollo PVm 65 занимает середину линейки PVm по подаче. Ближние модели серии: с меньшей подачей — PVm 90 (2,1 м³/ч, напор 105 м), с большей подачей — PVm 70 (2,7 м³/ч, напор 80 м). Материалы и конструкция у них общие, отличаются подача и напор.

Что означает обозначение PVm 65

В названии Pedrollo PVm 65 цифры и буквы означают:

• «PV» — корпус из латуни
• 65 — модель по напору: чем больше, тем выше напор
• «m» после названия серии — однофазный двигатель 230 В, включается в обычную розетку

Где применяется PVm 65

Pedrollo PVm 65 применяют на тех же задачах, что и другие модели серии PVm. Установка: поверхностно, всасывание до 7–8 м с обратным клапаном. Задачи:

• повышение давления для одной-двух точек водоразбора в квартире и доме
• подача воды в котёл, автоклав, моечный аппарат
• дозирование и перекачка в промышленности: PQA — химически стойкий корпус
• подпитка отопления и заполнение систем
• станции DG и EASYPUMP малой производительности на насосах PK

Расход больше 3 м³/ч или вода с песком — центробежные CP.

Конструкция и материалы PVm 65

Материалы Pedrollo PVm 65 — общие для всей серии PVm, по каталогу производителя:

• рабочее колесо — латунь
• корпус — латунь
• вал — нержавеющая сталь AISI 431

Что есть в конструкции серии PVm:

• высокий напор при малой подаче и малых габаритах
• латунное колесо
• PV — латунный корпус для горячей воды
• PQA — корпус из PPS с латунным колесом

Питание и подключение PVm 65

Pedrollo PVm 65 питается от однофазной сети 220 В — отдельная линия с автоматом и УЗО, трёхфазный ввод не нужен. Потребляемая мощность 0,75 кВт — по ней подбирают сечение кабеля и номинал защиты. Частота вращения 2 900 об/мин. Двигатель: 2 полюса, кронштейн двигателя алюминий с латунь cover. Степень защиты — IP X4. Класс нагревостойкости изоляции F.

Условия эксплуатации PVm 65

Пределы Pedrollo PVm 65 — по каталогу серии PVm:

• температура среды — от -10 °C до +90 °C

Габариты и масса PVm 65

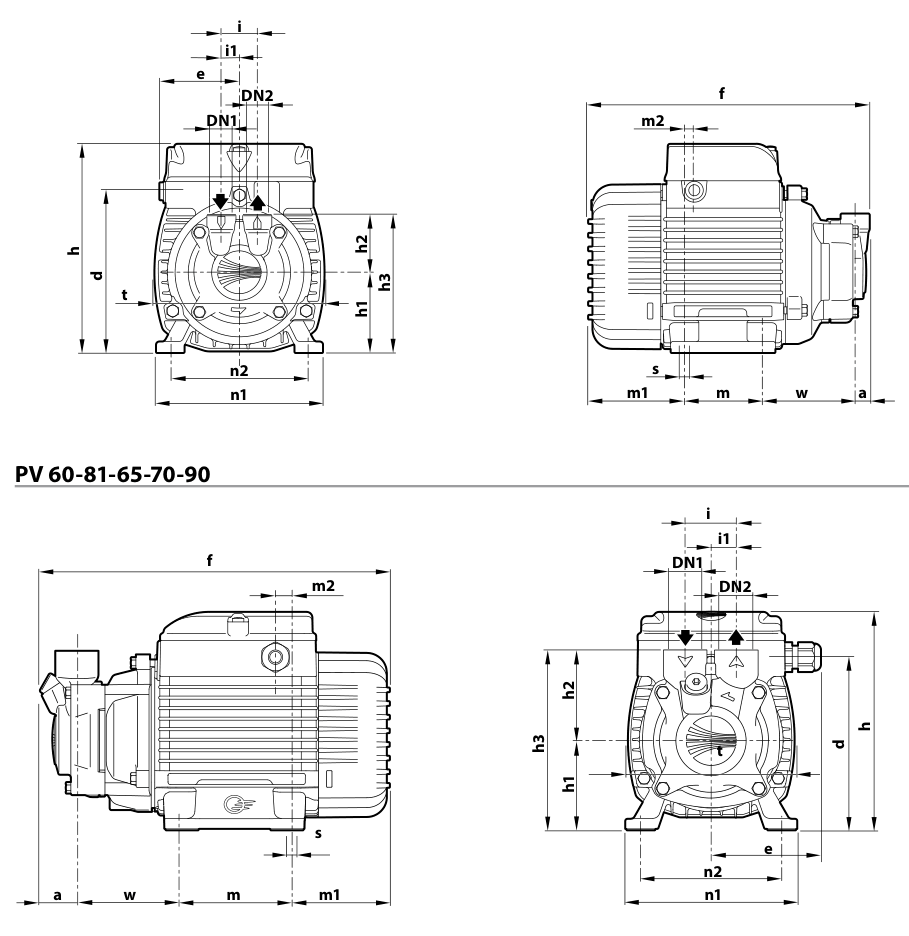

Pedrollo PVm 65: длина 244 мм, ширина 120 мм, высота 152 мм, масса 5,8 кг. Присоединительные размеры — в таблице ниже.

Что уточнить перед заказом PVm 65

Перед заказом PVm 65 уточните:

• нужные подачу и напор с учётом длины трубопровода и потерь в нём
• высоту всасывания и герметичность всасывающей линии
• диаметры присоединений на входе и выходе
• наличие свободной однофазной линии нужного сечения
• присоединительные размеры по таблице ниже

Пришлите условия — подберём модель серии PVm по графику производительности.
